交通機材TRAFFIC SUPPORT
STRUCTURE

交通機材グループ特徴

  1. パイプ専業商社としてのコーディネート能力を活かしパイプ加工を得意としています。
  2. ファブレスであるポールメーカーです。
  3. 1個、1本、一品一様品に対応する小回り力があります。
  4. 小ロット品から大型物件まで可能な対応力があります。
  5. 素材・加工・めっき・塗装のトータル提案力があります。
  6. 迅速な設計対応力・有資格者による品質管理能力があります。

製造商品PRODUCT LINEUP

  • 路側標識柱・カーブミラー柱

    防錆処理として溶融亜鉛めっきをし、さらにはニーズに合わせてポリエステル樹脂による静電粉体塗装を施します。
    曲柱やベース付柱などの加工も可能です。
    ポリエステル樹脂による静電粉体塗装は、分子量の高い樹脂を塗料化したものを使用しており、塗膜が緻密で素地との密着性が高く、防錆力・硬度・耐候性が非常に優れています。

    施工例

  • 大型標識柱

    国土交通省、各高速道路会社、各地方自治体、各都道府県公安委員会向けの大型案内標識柱・規制大型柱・信号柱等を製造・販売しています。
    景観に配慮したデザインやコーティングといった付加価値商品にも対応しています。

    • 施工例：F型
    • 施工例：WF型
    • 施工例：アーチ門型

  • 金具類

    ガードレールと標識柱を共架するガードレール共架金具や大型標識柱に標識板を添架するクランプ金具、歩道橋金具など様々な金具を製造・販売しています。
    設置状況・取付径に合わせた設計提案・製作することが可能です。

    • 施工例
    • 施工例
    • 金具形状
    ガードレール径 支柱サイズ 各種ダウンロード ガードレール径 支柱サイズ 各種ダウンロード
    DWG形式 DXF形式 PDF DWG形式 DXF形式 PDF
    φ114.3 φ60.5 DWG DXF PDF φ139.8 φ60.5 DWG DXF PDF
    φ76.3 DWG DXF PDF φ76.3 DWG DXF PDF
    φ89.1 DWG DXF PDF φ89.1 DWG DXF PDF
    φ101.6 DWG DXF PDF φ101.6 DWG DXF PDF
    φ114.3 DWG DXF PDF φ114.3 DWG DXF PDF
            φ139.8 DWG DXF PDF
    詳しくはリーフレットをご覧ください
    リーフレット

  • 遮音壁資材

    メインアイテムである統一型パネルをはじめ、パネル背面をカラー鋼板で覆い外観がすっきりしている背面隠蔽パネルなどがあります。
    また、支柱製作、基礎鋼管杭等も対応可能です。

    • 施工例

主な仕事の流れFLOW OF PRODUCTION

受注から納品まで三陽商会で一貫して行えるので、適切なコストで
クオリティの高い商品を開発できます。
また、徹底した品質管理で安全・安心な商品開発をしています。

設計室のご紹介

設計室では標識柱や遮音壁柱、各種金具類など様々な構造物の構造計算・構造図の作成を行っています。
国土交通省、各高速道路会社、各地方自治体、各都道府県公安委員会向けなどの設計図集・仕様に基づいた設計を行うことができます。
また、各高速道路会社向けにおいては手引きに則り疲労照査も対応致します。
構造図は2DCADは勿論の事、3DCADを使用した検討も行っています。
2次元図面ではイメージしにくかった立体構造が感覚的に捉えやすくなり、可動式構造物の各パーツ毎の動作確認が画面上でできます。
CAE解析を行うことにより、干渉解析・動作確認・FEM解析で最適な設計をすることができます。
（CAE解析とは・・・コンピュータを使ってシミュレーションしたり解析を行い、製造過程に入る前に問題をクリアにする役割を果たす）新たな設計手法・技術を習得すべく日々技術を磨いています。

詳しくはリーフレットをご覧ください
リーフレット

製造工程のご紹介

路側標識柱・カーブミラー柱

静電粉体塗装

鋼管受入 脱脂 水洗 脱錆 水洗 被膜処理 水洗 湯洗 乾燥 粉体電着 加熱 検査 梱包 出荷
  • 塗装前
  • 粉体電着
  • 塗装後(路側)
  • 塗装後(カーブミラー)

溶融亜鉛メッキ

鋼管受入 脱脂 水洗 塩酸洗 フラックス処理 乾燥 メッキ 冷却 メッキ仕上 検査 矯正 検査 梱包 出荷
  • 脱脂
  • フラックス処理
  • メッキ
  • メッキ

大型標識柱

製作図 材料取り及手配 材料受入 マーキング 仮付溶接及仮組 本溶接 仕上及検査 亜鉛メッキ （塗装） 製品検査 出荷
  • 本溶接
  • 仮組
  • 検査
  • メッキ
  • 塗装

ご提案・商品開発PRODUCT PROPOSAL & DEVELOPMENT

道路メンテナンスビジネス

高度成長期以降に整備されたインフラの老朽化に対し、当社は道路標識柱メーカーとして培ってきた設計力・製造力・品質管理力を活かして安全対策(フェイルセーフ※)及び長寿命化に積極的に取り組んでいます。

老朽化したインフラの安全対策や長寿命化でお困りの際は是非当社に御連絡下さい。
より安全・より安心な対策をご提案・ご提供いたします。
（フェイルセーフとは・・・何らかの装置において障害が発生した場合、　常に安全側に制御すること。またはそうなるような設計手法。）

各種リンク

リーフレット
施工写真

エポキシ樹脂塗装鉄筋

鉄筋コンクリートの塩害対策として、密着性・耐蝕性に優れた
エポキシ樹脂を220±40μｍ塗装することにより、あらゆる腐食因子から鉄筋を守ります。
土木学会の品質規格を満たし、施工性や経済性についても高い評価を得ています。

塗料の品質： 土木学会 エポキシ樹脂塗装鉄筋用塗料の品質規格（JSCE-E　104-2003）」、「エポキシ樹脂塗装鉄筋補修用塗料の品質規格（JSCE-E　105-2003）」
塗膜の品質： 土木学会 「エポキシ樹脂塗装鉄筋の品質規格（JSCE-E　102-2013）」を満たしています。

各種リンク

リーフレット
施工写真

開発商品

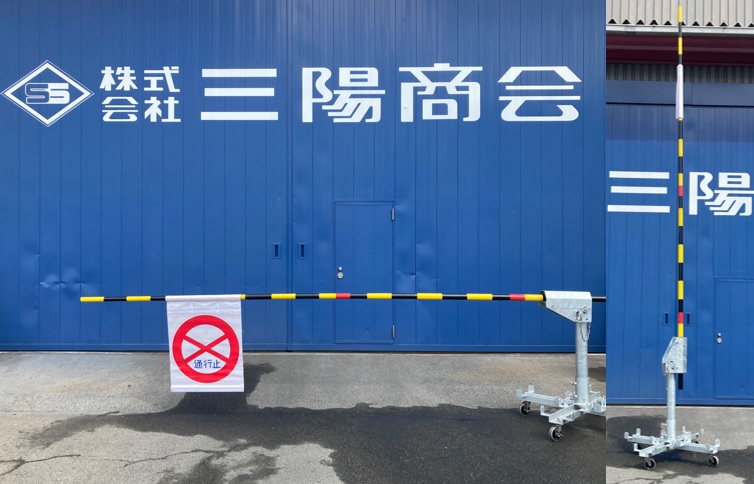

  • 簡易通行止め遮断機【水平回転】
    災害、冠水、工場内等の通行止め交通規制に使用。
    設計風速40m/s対応商品。
    受け支柱が不要ですので、親柱のみで設置可能です。
    埋込み基礎式以外の特殊箇所への設計・製作も可能です。

    リーフレット
    動画
    閉じる

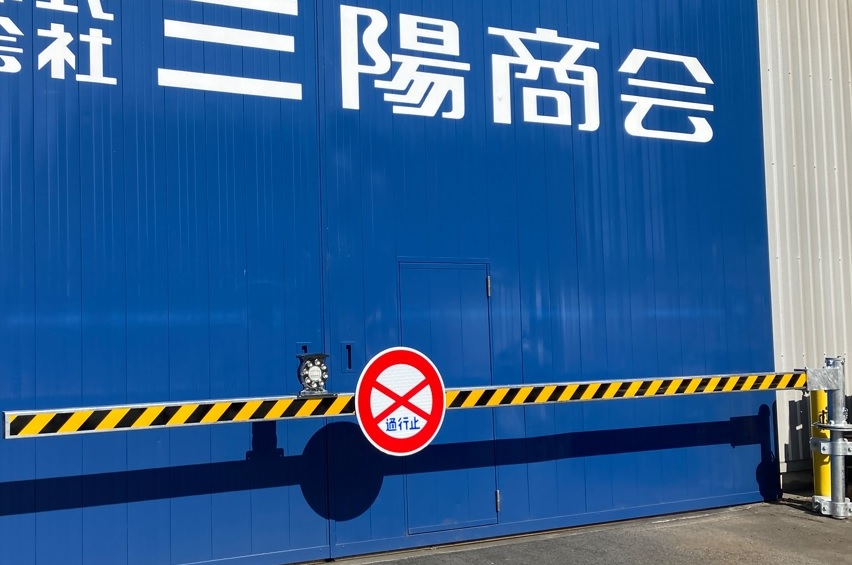

  • 簡易通行止め遮断機【上下回転】
    災害、冠水、工場内等の通行止め交通規制に使用。
    水平回転同様受け支柱不要、親柱のみで設置可能です。
    アームはFRP製により簡単に上下に可動（手動式）、1.5mの結合方式ですので運搬時は短くできます。
    埋込み基礎式、ベース式、防護柵共架式、移動式で設計・製作可能。

    リーフレット
    動画
    閉じる

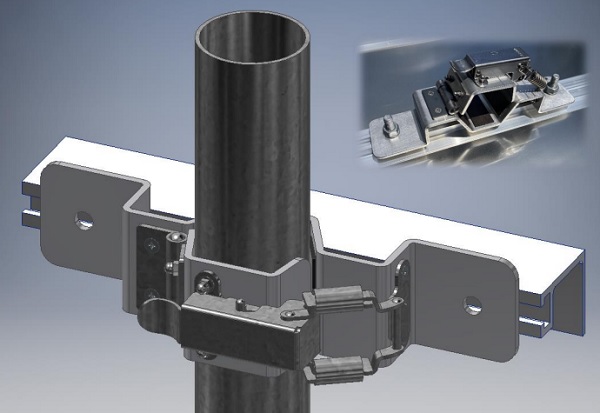

  • 仮設規制標識ワンタッチ取付金具Ⅱ
    道路規制時の素早い標識板設置に！
    取付工具は一切不要、アルミ製で軽量の為、短時間での取付が可能です。
    キャッチクリップ、マグネット使用で位置調整が容易であり、作業員1名で簡単に取り付けできます。

    リーフレット
    動画
    閉じる

納入実績DELIVERY RECORD

これまで当社が一貫して設計・製作し、納入しました工事の一例です。

  • 名古屋第二環状自動車道
    名古屋西JCT～飛島JCT間標識工事
  • 新東名高速道路
    伊勢原大山IC～秦野IC間標識工事
  • 高知南国道路標識工事
納入年度 発注者名 工事名 納入内容
2023年度 西日本高速道路㈱四国支社
愛媛工事事務所
 松山自動車道
東温スマートインターチェンジ標識工事
 F型8基、WF型2基
2023年度 (独立行政法人)鉄道建設･運輸施設設備支援機構 相鉄･東急直通線、新横浜駅他 門型2基
2023年度 国土交通省
関東地方整備局　大宮国道事務所

 令和5年度
国道17号上尾道路外環境整備その2工事
 ビルトコラムF型2基
2023年度 成田国際空港㈱ 更なる機能強化に係る東関東自動車道切回し部造成その他工事 門型2基
2023年度 国土交通省
九州地方整備局　熊本河川国道事務所
 令和4年度
九州中央道CCTV設備外設置工事
 CCTV柱16基
2023年度 国土交通省
中部地方整備局　三重河川国道事務所
 令和4年度
23号中勢道路標識設置工事		 F型17基
2023年度 中日本高速道路㈱金沢支社
富山高速道路事務所
 北陸自動車道
富山管内舗装補修工事		 懸垂幕7基
2023年度 中日本高速道路㈱名古屋支社
飯田保全・サービスセンター
 中央自動車道
伊北IC～松川IC間遮音壁設置工事
 遮音壁支柱317本
2023~2022年度 西日本高速道路㈱九州支社
久留米高速道路事務所
 令和3年度
久留米高速道路事務所管内道路情報板設備更新工事
 単柱9基，F柱17基，I型柱28基
2023~2021年度 西日本高速道路㈱中国支社
広島高速道路事務所
 令和2年度
山陽自動車道広島高速道路事務所管内遮音壁取替工事		 遮音壁支柱100基ほか
2022年度 国土交通省
兵庫県東播磨県民局　加古川土木事務所
 （主）加古川小野線東播磨道北工区標識設置工事（その2） F型12基
2022年度 国土交通省
兵庫県東播磨県民局　加古川土木事務所		 （主）加古川小野線東播磨道北工区標識設置工事（その1） F型11基
2022年度 東日本高速道路㈱東北支社
仙台工事事務所
 東北自動車道
菅生スマートIC舗装工事
 F型17基
2022年度 国土交通省
中部地方整備局　沼津河川国道事務所
 令和3年度
河津下田道路標識設置工事
 F型13基
2022年度 国土交通省
北陸地方整備局　金沢河川国道事務所
 令和4年度
能越道標識設置工事
 F型14基
2021年度 刈谷市役所 市道01-3号線他標識設置工事 Ｆ型20基
2021年度 中日本高速道路㈱八王子支社
甲府保全・サービスセンター		 中央自動車道
甲府管内標識工事		 懸垂幕20基、Ｆ型3基
2021年度 中日本高速道路㈱名古屋支社
飯田保全・サービスセンター		 中央自動車道
飯田IC～松川IC間遮音壁設置工事		 遮音壁支柱
支柱136本、土留、遮音板1833枚
2021年度 中日本高速道路㈱東京支社
秦野工事事務所		 新東名高速道路
伊勢原大山IC～秦野IC間標識工事		 門型4基、Ｆ型23基
2020年度 中日本高速道路㈱名古屋支社
名古屋工事事務所		 名古屋第二環状自動車道
名古屋西JCT～飛島JCT間標識工事		 門型19基、F型28基

有資格者リスト

所有資格
土木施工管理技術士1級 2名
RCCM（道路） 2名
RCCM（鋼構造及びコンクリート） 2名
RCCM（土質及び基礎） 1名
あと施工アンカー（技術管理士） 2名
土木鋼構造診断士補 1名
溶接管理技術者1級 2名
溶接管理技術者2級 9名
溶剤除去性浸透探傷検査技術者レベル2 9名
超音波探傷試験技術者レベル2 2名
極間法磁気探傷検査レベル2 1名
超音波厚さ測定レベル1 1名
鉄骨製作管理技術者1級 10名
建築鉄骨製品検査技術者 3名

2024/4　現在
